AdlOptica πShaper 平頂光束整形器 將高斯光束輪廓轉換為平頂輪廓 在 πShaper之后再聚焦平頂光束，會失去平頂輪廓。 AdlOptica Focal-πShaper Q 平頂光束整形器 可用于需要聚焦平頂光斑的應用。

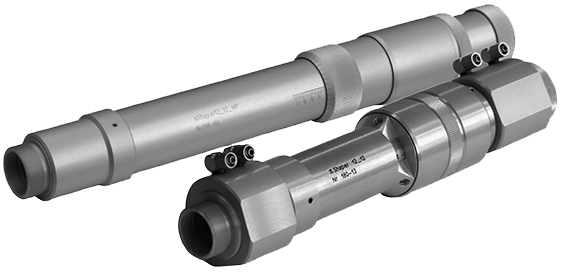

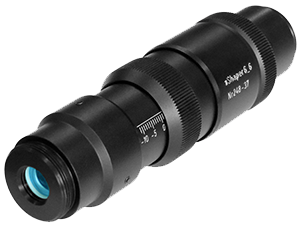

π Shaper 6_6平頂光束整形器類型：場映射光束整形器（伽利略望遠鏡式，無內部焦點）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
線陣CCD光纖光譜儀
| 型號 | 輸入1/e2直徑 | 輸出FWHM直徑 | 最佳光譜 | 尺寸D/L(mm) | 適用激光類型 |
|---|---|---|---|---|---|
| _2.05_HP | 12.0 - 12.1 |
12.1 |
1900 - 2160 | 42 / 358 | 中紅外激光 |
| _1550_HP | 12.0 - 12.1 |
12.2 |
1500 - 1600 | 42 / 358 | 近紅外激光（光纖通信波段） |
| _1064_HP | 12.0 - 12.1 |
12.0 |
1020 - 1100 | 42 / 358 | Nd:YAG/光纖激光器 |
| _1064_HP_W | 12.0 - 12.1 |
12.0 |
1020 - 1100 | 49 / 360 | 水冷系統（高功率） |
| _TiS_HP | 12.0 - 12.1 |
12.0 |
700 - 900 | 42 / 358 | 鈦藍寶石激光 |
| _532 | 12.8 - 13.0 |
11.8 |
510 - 550 | 49 / 270 | Nd:YAG二次諧波（532nm） |
| _355 | 12.0 - 12.1 |
11.3 |
330 - 380 | - | 紫外激光（355nm） |

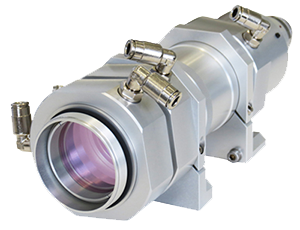

πShaper NA 0.1 / 0.2平頂光束整形器
類型：組合式準直器+聚焦透鏡（無內部焦點，需連接多模光纖）
輸入光束：多模，發散
輸出光束：會聚光，發散角 2θ = 0.04 - 0.07 rad
工作距離：200-350 mm（根據光斑尺寸和強度分布調整）
輸出光斑：環形或平頂強度分布（取決于工作平面）
圓形光斑直徑：4-12 mm（可調）
線形光斑長度：6-12 mm（可調）
激光功率：最高支持 6 kW（連續波）
其他特性：水冷系統/可定制其他波長/擴展景深
| 參數 | πShaper NA0.2_910-980 | πShaper NA0.1_1064 |
|---|---|---|
| 多模光纖 | NA0.22 |
NA0.13 |
| 纖芯直徑 | 100-1000 μm |
50-400 μm |
| 光束發散角(2θ) | 0.38-0.4 rad (1/e2) |
0.15-0.18 rad (1/e2) |
| 工作波段 | 910-980 |
1050-1080 |
| 應用激光類型 | 光纖耦合二極管激光器 |
光纖/光纖耦合固體激光器 |

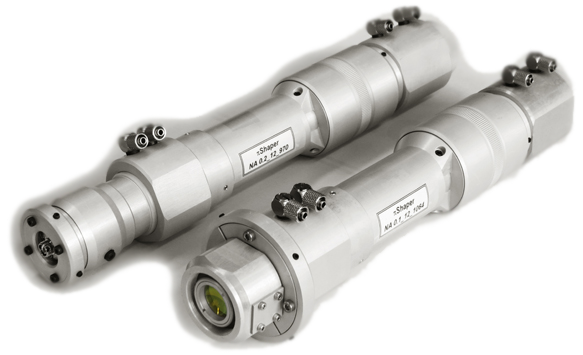

πShaper NA 0.1_12 and πShaper NA 0.2_12平頂光束整形器
輸入光束：發散型多模光束（TEM或高斯/類高斯強度分布）
輸出光束：準直平頂光斑（均勻性±5%）/可選超高斯/反高斯分布/高邊緣陡峭度
核心特性：
焦距50mm
專為高功率光纖耦合激光設計（DPSS/二極管/光纖激光器）
無內部聚焦點
長工作距離
水冷選項（連續功率＞500W時推薦）
可選保護窗口
安裝接口：
輸入端：QBH或FC/PC（依型號而定）
輸出端：M33×1外螺紋（附M33×1→M27×1轉接環）
| 型號 | 輸入NA/發散角 | 輸出FWHM直徑 | 最佳波長(nm) | 尺寸D×L(mm) | 適用激光類型 |
|---|---|---|---|---|---|
| NA0.1_12_780 | NA0.1/0.11rad | 12.0 |
750-820 | - | 光纖耦合二極管激光器 |
| NA0.1_12_1064 | NA0.1/0.11rad | 12.2 |
1020-1100 | - | 光纖激光器/DPSS激光器 |
| NA0.1_12_1550 | NA0.1/0.11rad | 12.4 |
1500-1600 | - | 光纖/二極管激光器 |
| NA0.1_12_325 | NA0.1/0.11rad | 10.8 |
300-355 | 49×270 | 紫外激光器 |
| NA0.2_12_808 | NA0.2/0.2rad | - |
780-840 | - | 大功率多模二極管激光器 |
| NA0.2_12_970 | NA0.2/0.2rad | 12.3 |
910-980 | 49×315** | 光纖激光器（帶QBH適配器） |
| NA0.2_12_1064 | NA0.2/0.2rad | - |
1020-1100 | - | 光纖耦合DPSS激光器 |

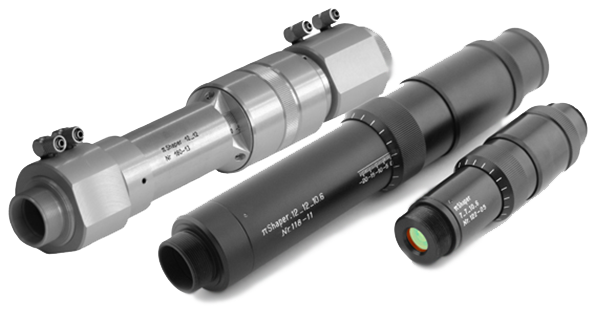

IR πShaper平頂光束整形器
IR πShaper平頂光束整形器
設備類型：伽利略望遠鏡結構（無內部焦點設計）
輸入光束：準直光束/TEM900模式或多模/高斯或類似強度分布
輸出光束：準直平頂光斑/均勻性控制在±5%以內/高邊緣陡峭度
核心特點：緊湊型設計（適合科研和工業應用）/透鏡材料：ZnSe（硒化鋅）/長工作距離/可選水冷系統/專為中遠紅外激光優化
| 型號 | 輸入1/e2直徑 | 輸出FWHM直徑 | 安裝接口 | 最佳光譜范圍(cm1) | 尺寸D/L(mm) |
|---|---|---|---|---|---|
| 7_7_10.6 | 7.0 |
7.0 |
M27×1 | 10000-11000 |
39/135 |
| 7_7_9.4 | 7.0 |
7.0 |
M27×1 | 9000-10000 |
39/135 |
| 12_12_10.6 | 12.0 |
12.0 |
輸入：M27×1 輸出：M33×1 |
10000-11000 |
49/360 |
| 12_12_9.4 | 12.0 |
12.0 |
輸入：M27×1 輸出：M33×1 |
9000-10000 |
49/271 |
| 12_12_5.1 | 12.0 |
12.0 |
含M33×1→M27×1轉接環 | 5000-5500 |
49/271 |

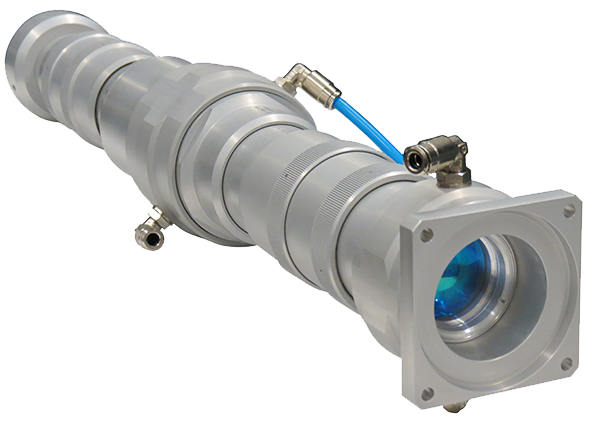

πShaper NA0.055_34_1070平頂光束整形器
設備描述：
無內部聚焦的折射式準直光束整形器
將單模/多模光纖耦合激光器的發散高斯光束轉換為平頂準直光束
輸入光束特性：
√ 發散型
√ TEM或多模
√ 高斯/類高斯強度分布
√ 發散角參數：
最大全角：0.14 rad
最佳1/e2全角：0.11 rad（半角0.055 rad）
最小1/e2全角：0.08 rad
輸出光束特性：
√ 準直平頂光斑（均勻性±5%）
√ FWHM直徑：34 mm
√ 可調發散角：±2mrad（用于校正）
√ 通光孔徑：37 mm
光學參數：
√ 光譜波段：
主波段：1020-1100 nm（AR鍍膜優化1070 nm）
次波段：640-700 nm（AR鍍膜優化670 nm）
√ 透過率：@1070 nm ≥98%
機械設計特點：
√ 光纖接口：可旋轉QB光纖連接座
√ 4軸光纖端面對準調節
√ 光學元件軸向調節范圍±20mm（用于輸出發散角校正）
√ 元件間距可調（用于輸出光斑校正）
水冷系統：
√ 水冷通道涂層：氧化鋁
√ 最大水壓：5 bar
√ 接口規格：6-1/8"
√ 水管要求：內徑4mm/外徑6mm
√ 必須使用去離子水/蒸餾水
安裝方式：
√ 通過φ73.5mm圓柱面
√ 4個φ5.4mm安裝孔（62×62mm分布）
物理參數：
√ 直徑：90mm（不含接口）
√ 長度：627.2±20mm（含QB光纖座）
√ 重量：<5kg
工作環境要求：
√ 濕度：<80%
√ 溫度：15-27℃
√ 需在正常工作狀態下校準激光源
Focal-πShaper 系列激光光束整形器
高能效激光光束整形器
用于聚焦激光束，將高斯光束轉換為平頂或環形光斑，適用于高功率皮秒和飛秒激光器，覆蓋紫外（UV）、可見光、近紅外（near-IR）和中紅外（mid-IR）波段。
特點：
- 靈活調控聚焦光斑的強度分布，效率近100%，無旁瓣。
- 可生成平頂、反高斯、環形等優化光斑。
- 改進的光學設計便于調節和集成。
應用領域：
- 3D打�。ㄟx擇性激光熔化）
- 微加工、鉆孔、劃刻、切割
- 微焊接、太陽能電池加工
- 地球物理研究中的激光加熱

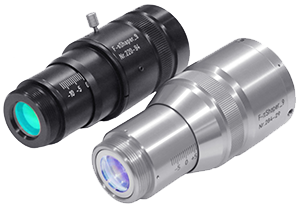

Focal-πShaper 9_HP 激光光束整形器
類型：伽利略式望遠鏡（無內部焦點）
輸入光束：
- TEM模，準直或低發散/會聚（全發散角±5 mrad）
- 直徑<16 mm，高斯光束最佳直徑5-6 mm（1/e2）
輸出光束：
- 準直或低發散/會聚
- 優化用于衍射極限透鏡的聚焦光斑調控
傳輸效率：>97%（工作波段）
其他特性：
- 兼容掃描光學系統（振鏡、多邊形掃描儀、F-θ透鏡）
- 緊湊設計，適合科研與工業應用
尺寸與重量：
- 直徑44 mm（1064_HP為39 mm），長度93-104 mm
- 重量<220 g，入口帶M27×1螺紋

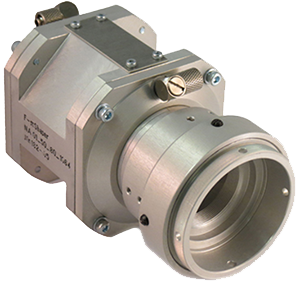

Focal-πShaper NA0.1_50_80_1064激光光束整形器
高能效準直器-光束整形器
- 將高斯光束轉換為平頂光斑，適用于高功率TEM光纖激光器（CW功率≤2 kW）。
- 應用：微焊接、鉆孔、激光粉末床熔化（L-PBF）、地球物理加熱等。
- 特點：水冷設計、QBH接口兼容、優化掃描光學系統。
- 尺寸：直徑77 mm，長度130 mm，重量650 g。
Focal-πShaper NA0.1 50_80_1064
Focal-πShaper NA0.06 50_80_1064

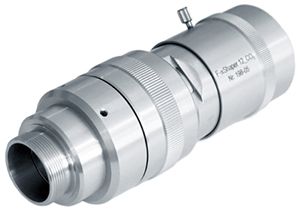

Focal-πShaper 12_CO系列激光光束整形器
CO激光光束整形器
- 支持平頂、反高斯、環形、三叉戟等光斑。
- 應用：標記、雕刻、鉆孔、劃刻、焊接。
- 輸入光束：TEM模，直徑<24 mm，最佳高斯直徑8-12 mm（1/e2）。
- 型號：
- _10.6：10.5-10.7 um
- _9.4：9.3-9.5 um

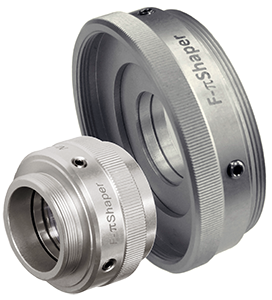

Focal-π Shaper Q 系列高能效激光光束整形器
功能：將高斯光束轉換為平頂（Flat-top）或環形（Donut）聚焦光斑
| 參數 | 描述 |
|---|---|
| 類型 | 光束整形器，無損將高斯光束轉換為艾里光斑分布，生成低旁瓣的平頂或環形聚焦光斑 |
| 輸入光束 | - TEM模式（通常 M2 < 1.5） - 發散角范圍：±20 mrad |
| 透射率 | > 99%（工作波段內） |
| 對準調節 | X/Y 橫向平移，±2 mm 范圍 |
| 型號 | 輸入光束直徑 (1/e2, mm) | 工作波段 (nm) | 最大功率 (W) | 準直距離 (mm) | 尺寸 (直徑/長度, mm) | 接口螺紋 |
|---|---|---|---|---|---|---|
| Focal-π Shaper_NIR_Q | ||||||
| _Q3 | 2.5 - 4 | 1500 - 2100 | 100 | 20 | 42 / 29 | M30×0.75（外/內螺紋） |
| _Q4 | 3 - 5 | |||||
| _Q5 | 4 - 6 | 200-- | ||||
| _Q7.5 | 6 - 9 | |||||
| _Q10 | 8 - 12 | |||||
| Focal-π Shaper_1064_Q | ||||||
| _Q3 | 2.5 - 4 | 1020 - 1100 | 100 | 20 | 42 / 29 | M30×0.75（外/內螺紋） |
| _Q4 | 3 - 5 | 100 | ||||
| _Q5 | 4 - 6 | 200 | ||||
| _Q7.5 | 6 - 9 | 200 | ||||
| _Q10 | 8 - 12 | 200 | ||||
| _Q14 | 11 - 17 | 300 | ||||
| _Q17 | 15 - 20 | 400 | 38 | 64 / 21 | M58×1（外/內螺紋） 適配器 M30×0.75 |
|
| _Q20 | 18 - 23 | 400 | ||||
| Focal-π Shaper_1070_Q_HP | ||||||
| _Q5_HP | 4 - 6 | 1020 - 1100 | 1500 | 20 | 42 / 29 | M30×0.75（外/內螺紋） |
| _Q7.5_HP | 6 - 9 | 2000 | ||||
| _Q10_HP | 8 - 12 | 3000 | ||||
| _Q17_HP | 15 - 20 | 4000 | 38 | 64 / 21 | M58×1（外/內螺紋） 適配器 M30×0.75 |
|
| _Q20_HP | 18 - 23 | 5000 | ||||
| Focal-π Shaper_TiS_Q | ||||||
| _Q3 | 2.5 - 4 | 750 - 900 | 100 | 20 | 42 / 29 | M30×0.75（外/內螺紋） |
| _Q4 | 3 - 5 | 100 | ||||
| _Q5 | 4 - 6 | 200 | ||||
| _Q7.5 | 6 - 9 | 200 | ||||
| _Q10 | 8 - 12 | 200 | ||||
| _Q14 | 11 - 17 | 300 | ||||
| Focal-π Shaper_NUV_Q | ||||||
| _Q3 | 2.5 - 4 | 335 - 560 | 100- | 20 | 42 / 29 | M30×0.75（外/內螺紋） |
| _Q4 | 3 - 5 | |||||
| _Q5 | 4 - 6 | 200-- | ||||
| _Q7.5 | 6 - 9 | |||||
| _Q10 | 8 - 12 | |||||
| Focal-π Shaper_266_Q | ||||||
| _Q3 | 2.5 - 4 | 250 - 275 | 100- | 20 | 42 / 29 | M30×0.75（外/內螺紋） |
| _Q4 | 3 - 5 | |||||
| _Q5 | 4 - 6 | 200-- | ||||
| _Q7.5 | 6 - 9 | |||||
| _Q10 | 8 - 12 | |||||
| Focal-π Shaper_CO_Q | ||||||
| _Q5 | 4 - 6 | 9000 - 11000 | 200-- | 20 | 42 / 29 | M30×0.75（外/內螺紋） |
| _Q7.5 | 6 - 9 | |||||
| _Q10 | 8 - 12 |
AdlOptica aplanoXX Aplan 物鏡
消球差光學設計
針對小光斑尺寸的高數值孔徑
用于 800 和 1030nm 的設計、焦深可達4mm
另有 AdlOptica foXXus 多焦點物鏡 可供選擇
AdlOptica aplanoXX Aplan 物鏡可補償在玻璃、藍寶石、碳化硅、硅、PMMA和其他透明材料中聚焦時的球差和彗差，深度可達4mm。這些物鏡被設計用于超快固體激光器和光纖激光器，并針對 800nm（Ti:sapphire）和 1030nm（Yb:doped）進行了優化。這些物鏡具有 C 接口螺紋和對錯位不敏感的光學設計，易于集成到激光系統中。AdlOptica aplanoXX Aplan 物鏡是玻璃微加工、3D納米加工、波導記錄和選擇性激光蝕刻的理想選擇。物鏡上的項圈可以手動調整焦距，可更換的前窗可以在材料加工過程中防止碎屑進入。

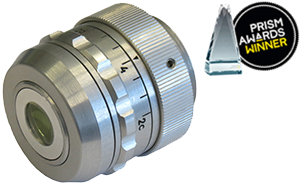

foXXus_NA0.38
描述
- 多焦點物鏡，含可更換保護窗口
配件
- 窗口支架（型號 L9333.04）
- 保護窗口（直徑 12 mm，適配工作波長）
- 扳手（型號 K-20.2-0.4×0.4）
- 波片支架（L9333.05） + 窗口支架（L9333.06）
焦點數量
- 支持 4 焦點 / 2 焦點 / 單焦點模式（同一鏡頭可切換）
| Description | Objective lens with multiple foci, with replaceable protective window | |||||||||
| Accessories | - Window in Holder L9333.04 | |||||||||
| - Protective Window D12 @operating wavelength | ||||||||||
| - Spanner Wrench K-20.2-0.4x0.4 | ||||||||||
| - Waveplate in Holder L9333.05 + Window in Holder L9333.06 | ||||||||||
| Number of foci | 4, 2, 1 (depending on settings, with the same unit) | |||||||||
| Input beam full diameter, mm | 12.9 |
|||||||||
| Numerical aperture (NA) | 0.38 |
|||||||||
| Angular field of view | ± 1° | |||||||||
| Waist in air 2ω, μm, | 1030 nm | 2.5 |
||||||||
| by TEM00 beam of 9 mm (1/e2) | 515 nm | 1.3 |
||||||||
| 343 nm | 0.9 |
|||||||||
| Recommended maximum pulse energy | 25 mJ at 5 ns | |||||||||
| Diameter, mm | 34 |
|||||||||
| Length, mm | 39 |
|||||||||
| Mounting | C-Mount (1"-32 UN 2A) | |||||||||
| Features | ||||||||||
| foXXus_ | Spectrum, nm | ΔF, μm | EFL, mm | WD*, mm | ||||||
| air | Glass (x1.5) | Al2O3 (x1.76) | Lens | with | ||||||
| 2 foci | 4 foci | 2 foci | 4 foci | 2 foci | 4 foci | PW* | ||||
| _0.07-0.22_NA0.38_1030 | 1020 - 1080 | 72, 220 | 74-72-74 | 110, 338 | 114-110-114 | 128, 394 | 133-128-133 | 17 | 9.7 | 8.7 |
| _0.07-0.22_NA0.38_515/1030 | 510 - 540 | |||||||||
| 1020 - 1080 | ||||||||||
| _0.07-0.22_NA0.38_343/515 | 335 - 365 | |||||||||
| 510 - 540 | ||||||||||
| _0.01-0.03_NA0.38_1030 | 1020 - 1080 | 10, 30 | 2010/10/10 | 15, 45 | 15-15-15 | 18, 54 | 18-18-18 | 16.3 | 12 | 11 |
| _0.01-0.03_NA0.38_515/1030 | 510 - 540 | |||||||||
| 1020 - 1080 | ||||||||||

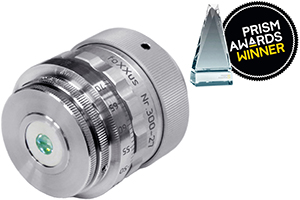

foXXus_0.015-0.047_NA0.8
| cription | Objective lens with multiple foci, with replaceable protective window | |
| Accessories | - Protective Window D12_1064, D12_515/1030 | |
| - Adapter (spacer) C-Mount Ext/Int 6 mm | ||
| Number of foci | 4, 2, 1 | |
| Focal length, mm | 8.1 | |
| Input beam full diameter, mm | 12.9 | |
| Numerical aperture (NA) | 0.8 | |
| Angular field of view | ± 1° | |
| ΔF, μm | air | 2 foci: 15, 47 |
| 4 foci: 16-15-16 | ||
| Glass (x1.5) | 2 foci: 24, 72 | |
| 4 foci: 24-24-24 | ||
| Al2O3 (x1.76) | 2 foci: 28, 86 | |
| 4 foci: 29-28-29 | ||
| Spectral band, nm | _1064: 1020 - 1100 | |
| _532: 510 - 550 | ||
| other wavelengths on request | ||
| Waist in air 2ω, μm, | 1064 nm | 1.22 |
| by TEM00 beam of 9 mm (1/e2) | 532 nm | 0.61 |
| Working Distance, mm | - Objective only: 1.1 | |
| - Objective + Protective Window: 1.0 | ||
| Recommended maximum pulse energy | 25 mJ at 5 ns | |
| Diameter, mm | 39 | |
| Length, mm | -80 | |
| - 45.8 - 46.6 with Adapter (spacer) | ||
| Mounting | C-Mount (1” -32 UN 2A) | |

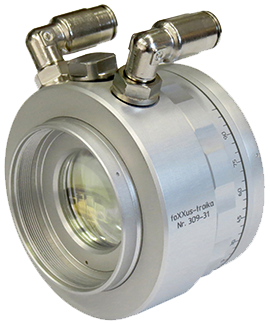

foXXus_0-0.21_q
| Description | Afocal system to provide 1, 2, 4, 8 foci near focus of F-Θ lenses | ||||
| Focal length of F-Θ lenses (examples) | f’ = 100 mm |
f’ = 160 mm |
|||
| ΔF, μm | step |
total, from 1st to 8th |
step |
total, from 1st to 8th |
|
| (7 foci layout) | air | 30 |
210 |
77 |
538 |
| Glass (x1.5) | 45 |
315 |
115 |
805 |
|
| Al2O3 (x1.8) | 53 |
370 |
135 |
945 |
|
| Clear Aperture, mm | 20 |
||||
| Numerical aperture (NA) | 0.1 |
0.063 |
|||
| Spectral band, nm | _1030: 1020 - 1080 |
||||
_343/515: 335 - 365, 510 - 540 |
|||||
other wavelengths on request |
|||||
| 2ω, μm | 1030 nm | 9.4 |
15 |
||
| waist in air by | 515 nm | 4.7 |
7.5 |
||
| D1/e2 = 14 mm, M2 = 1 | 343 nm | 3.1 |
5 |
||
| Angular field of view | ± 3° | ||||
| Working Distance | focal plane of F-Θ lens | ||||
| Recommended maximum pulse energy | 25 mJ at 5 ns | ||||
| Mounting | C-Mount (1” -32 UN 2A), at entrance and exit | ||||
| Diameter, mm | 54 |
||||
| Length, mm | 59 |
||||
foXXus multi-kW
| Description | - Objective lens with multiple foci | ||
| - Applied as a Focusing Lens or as a Collimator | |||
| Clear Aperture | 48 mm | ||
| Angular field of view | ± 1° | ||
| Recommended maximum power | 6 kW | ||
| Mounting | - Threads M58x1 at entrance and exit | ||
| - Adaptor with QB fiber connector mount | |||
| Water cooling | through 6-1/8 fittings | ||
| Diameter | 90 mm | ||
| Length | 75 mm | ||
| Features of foXXus optics | |||
| Model | _3.5-11.1 F200_NIR | _3.5-11.1 F200_1064 | _5.4-17.4 F250_1064 |
| Spectral band, nm | 920-1100 | 1020-1100 | 1020-1100 |
| ΔF in air, mm | 2 foci: 3.5 or 11.1 | 2 foci: 5.4 or 17.4 | |
| 4 foci: 3.8-3.5-3.8 | 4 foci: 5.7-5.4-6.3 | ||
| Focal length, mm | ~202 (197-208.5) | ~252 (243.5-261.6) | |
| Working Distance, mm | 158.5 - 169.6 | 205.1 - 222.5 | |
foXXus_0.5 -1.5_q
| quasi-afocal systems to provide multiple foci near focus of F-Θ lenses | |||
| Model | foXXus 0.5-1.5_q | ||
| Ray path | Direct | Reverse | |
| ΔF, mm | by lens F = 100 mm | 2 foci: 0.5, 1.5 | 2 foci: 1, 2.9 |
| 4 foci: 0.5 - 0.5 - 0.5 | 4 foci: 1 - 0.9 - 1 | ||
| by lens F = 200 mm | 2 foci: 1.9, 6.1 | 2 foci: 3.7, 11.9 | |
| 4 foci: 2.1 – 1.9 – 2.1 | 4 foci: 4 - 3.7 - 4.2 | ||
| Beam Magnification | 1.41x | 0.71x | |
| Clear Aperture, mm | In: 14 Out: 20 | In: 20 Out: 14 | |
| Spectral band, nm | _1064: 1020 - 1100 | ||
| _532: 510 – 550 | |||
| _355: 340 – 370 other wavelengths on request | |||
| Angular field (FOV) | ± 3° | ||
| Working Distance | focal plane of F-Θ lens | ||
| Recommended max. pulse energy | 25 mJ at 5 ns | ||
| Mounting | M27x1, at entrance and exit | ||
| Diameter | 48 mm | ||
| Length | 135 mm | ||
foXXus-troika
| Description | Afocal multi-focal optics: | |||||
| - providing 3 separate foci along the optical axis near focus of the focusing lens, | ||||||
| - to be located between the collimator and the focusing lens | ||||||
| - distances between foci depend on focal length of the focusing lens, | ||||||
| - variable balance of energy portions in foci, | ||||||
| - theoretically lossless beam shaping | ||||||
| Number of foci | 3 | |||||
| ΔF, mm | f ’, mm (lens) | 100 | 150 | 200 | 250 | 345 |
| 3 foci layout | ΔF, mm | 2.6 - 2.6 | 5.8 - 5.8 | 10.4 - 10.4 | 16.3 - 16.3 | 31.1 - 31.1 |
| Input | Collimated beam, divergence within ± 5 mrad | |||||
| Clear Aperture, mm | 30 | |||||
| Laser | - TEM00 (single mode) and multimode, any M2 | |||||
| - CW or pulsed | ||||||
| - Recommended maximum average power 6 kW | ||||||
| - Fluence up to 50 mJ/cm2 by 5 ns pulses | ||||||
| Spectral band | 1020 - 1100 nm, other wavelengths on request | |||||
| Transmission @ 1070 nm | > 98% | |||||
| Angular field of view | ± 1° | |||||
| Adjustment Ring | Used to vary balance of energy portions in foci | |||||
| Working Distance | focal plane of the focusing lens, for example F-Θ lens | |||||
| Mounting | Internal threads M47x0.75 at entrance and exit | |||||
| Water cooling | by 6-1/8 fittings | |||||
| Mounting | M27x1, at entrance and exit | |||||
| Diameter | 71 mm | |||||
| Length | 56 mm | |||||
| Weight | 0.45 kg | |||||
foXXus系列多焦點光學系統
核心特點：專利設計的多焦點物鏡，可調焦點數量（1/2/4個），適用于脆性材料加工、微處理及高功率激光應用。
1. foXXus_NA0.38
- 應用：玻璃、藍寶石（AlO）、碳化硅（SiC）等脆性材料切割與微加工。
- 規格：
- 焦點數量：1/2/4個（可調，同一設備實現）。
- 數值孔徑（NA）：0.38，輸入光束直徑12.9 mm。
- 工作波長：1030 nm、515/1030 nm、343/515 nm（可定制）。
- 焦點間距（ΔF）：空氣中72-220 μm（2焦點）或74-72-74 μm（4焦點），材料中按折射率倍增（玻璃×1.5，藍寶石×1.76）。
- 最大脈沖能量：25 mJ（5 ns脈寬）。
- 尺寸：直徑34 mm，長度39 mm，C-Mount接口。
- 配件：可更換保護窗口、扳手、波片等。
2. foXXus_NA0.8
- 應用：高精度玻璃/藍寶石切割、微加工。
- 規格：
- 焦點數量：1/2/4個，焦距8.1 mm，NA 0.8。
- 焦點間距：空氣中15-47 μm（2焦點）或16-15-16 μm（4焦點）。
- 工作距離：1.0 mm（帶保護窗口）。
- 光譜范圍：1064 nm（1020-1100 nm）、532 nm（510-550 nm）。
- 尺寸：直徑39 mm，長度39.6-46.6 mm（含適配器）。
3. foXXus_0-0.21_q（準無焦系統）
- 應用：透明脆性材料多層切割（如玻璃、藍寶石）。
- 規格：
- 與F-θ透鏡配合使用，生成1/2/4/7個焦點。
- 焦點間距（F-θ焦距100 mm時）：空氣中30-210 μm（7焦點），玻璃中×1.5。
- 通光孔徑20 mm，NA 0.1-0.063。
- 支持波長：1030 nm、343/515 nm。
4. foXXus multi-kW（高功率版）
- 應用：多千瓦激光焊接、切割。
- 特點：
- 支持6 kW功率，48 mm通光孔徑，水冷設計。
- 焦點間距：空氣中3.5-11.1 mm（2焦點）或3.8-3.5-3.8 mm（4焦點）。
- 焦距約200-250 mm，M58x1接口。
5. foXXus-troika（三焦點系統）
- 應用：激光焊接、增材制造（LPBF）、切割。
- 特點：
- 生成3個獨立焦點，能量比例可調，支持6 kW功率。
- 焦點間距取決于聚焦透鏡焦距（如100 mm透鏡對應2.6 mm間距）。
- 傳輸效率>98%，M47x0.75接口。
通用特性
- 材料適應性：焦點間距在材料中按折射率擴展（玻璃×1.5，藍寶石×1.76-1.78）。
- 靈活性：通過旋轉調節環改變焦點數量與間距。
- 兼容性：支持C-Mount、M27x1、M58x1等多種接口。
 |
|
|
上海玻色智能科技有限公司 上海: (021)3353-0926, 3353-0928 北京: (010)8217-0506 廣州: 139-0221-4841 武漢: 139-1733-4172 全國銷售服務熱線：4006-171751 Email: info@bosontech.com.cn www.imbuy.com.cn 2008-2025 All Rights Reserved! |
|
